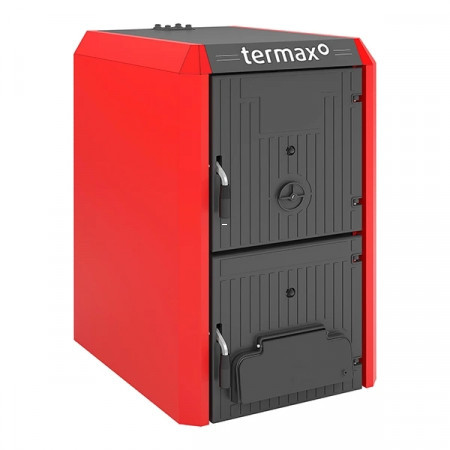

CAZAN BIOMASA DIN FONTA 4EL 25KW

Utilizarea Termax Bio și avantajele cazanului

Cazanele sunt formate din elemenţi de fontă. Numărul acestora determină puterea termică nominală a cazanului. Cele cu mai puțini elemenţi de fontă (2-3 elemenţi) se recomandă a se monta la case de vacanță, de recreere, imobile cu spațiu mai mic de încălzire. Pentru case, magazine, școli, (edificii de dimensiuni mai mari) etc. se recomandă utilizarea cazanelor cu mai mulți elemenţi de fontă, deci putere mai mare.

Cazanul se dimensionează în funcție de necesarul de căldură calculat al clădirii.

Cazanul produce agent termic utilizat în instalații de încălzire cu circulație naturală sau forțată cu presiunea maximă de 400 kPa (4 bar). In procesul de producție cazanele sunt testate la presiunea de 800 kPa (8 bar).

Avantaje:

• Durată de viață ridicată a elemenţilor de fontă și a celorlalte componente fiind folosite materiale de calitate.
• Soluție tehnică testată în timp.
• Tehnologia de producție modernă, liniile de fabricație automatizate respectând normele de calitate ale procesului de producție (ISO 9001, ISO 14 001).
• Eficiență termică la arderea cocsului și antracitului este de 75 – 80%, iar la lemn de 75 %.
• Întreținere și servisare simplă.
• Cerințe scăzute cu privire la tirajul coșului de fum.
• Diferențierea puterii în funcție de numărul de elemenţi de fontă.

Acest cazan trebuie să fie instalat în conformitate cu reglementările aplicabile, de către o companie autorizată. Orice modificare a părții electrice a unui cazan sau conectarea dispozitivelor de control suplimentare poate duce la pierderea dreptului la garanție. Realizarea instalației cazanului, corectitudinea acesteia și pornirea de test trebuie înregistrate în procesul verbal de Punere în Funcțiune al cazanului.

Coșul de fum

Cazanul poate fi racordat la coșul de fum numai după acordul dat de către un coșar profesionist. Sistemul de evacuare a fumului trebuie realizat în conformitate cu standardele în vigoare.

"Conducte de fum/evacuare a fumului și conducte de ventilație din cărămidă" sau orientările producătorului de coșuri de fum pentru un sistem de coșuri de fum. Coșul de fum ar trebui să fie dublu perete cu izolație; în cazul în care este de tipul simplu-perete, se recomandă utilizarea unei inserții speciale, realizate din materiale rezistente la foc, aprobată pentru evacuarea gazelor de ardere de la cazanele cu combustibil solid, sau tubulatură din ceramică.

Conectarea cazanului - sistem cu vas de expansiune deschis

Atunci când se montează dispozitivul de încălzire într-un sistem deschis, sunt necesare următoarele elemente de siguranță:

1. Supapa de siguranță

2. Vas de expansiune deschis

Legenda imagine:

1. Cazan

2. Supapă de siguranță (recomandarea producătorului)

3. Vas de expansiune

4. Supapă de amestec cu patru căi cu actuator

5. Pompă de circulație

6. Elemente de încălzire (radiatoare)

7. Boiler ACM

8. Pompă circuit apă caldă menajeră

9. Pompă sistem încălzire în pardoseală

10. Robinet de amestec cu trei căi cu actuator sau termostatic

11. Instalație de încălzire în pardoseală

12. Senzor de temperatură a cazanului

14. Senzor de temperatură de retur

15. Senzor de temperatură apă

16. Senzor de temperatură a apei în boiler

17. Senzor de temperatură pardoseală

18. Senzor de temperatură exterioară

19. Supapă de reținere 20.

20. Supapă de închidere

21. Filtru

22. Pompă de circulație

23. Vas de expansiune

24. Termostat de cameră

25. Termostat de cameră CO2

26. Automatizare cazan

Conectarea cazanului - sistem cu vas de expansiune închis

Atunci când se instalează un dispozitiv de încălzire într-un sistem închis, sunt necesare următoarele elemente de siguranță:

1. Supapa de siguranță

2. Vas de expansiune închis (dimensionat corespunzator)

3. Supapă de siguranță termică

Legenda imagine:

1. Cazan

2. Supapă de siguranță (recomandarea producătorului)

3. Supapă de siguranță termostatică

4. Vană cu 4 căi cu actuator

5. Pompă de circulație circuit încălzire

6. Elemente de încălzire (radiatoare)

7. Boiler ACM

8. Pompă recirculare ACM

9. Pompă sistem încălzire în pardoseală

10. Robinet de amestec cu trei căi cu actuator termostatic

11. Senzor de temperatură retur

12. Senzor temperatură actuator (pentru vana cu 4 căi)

13. Senzor de temperatură pentru încălzirea prin pardoseală

15. Senzor de temperatură pentru cazan

16. Senzor de temperatură, sursă de căldură

17. Senzor de temperatură ambiantă

18. Vas de expansiune închis

19. Sistem de încălzire prin pardoseală

20. Supapă de închidere

21. Filtru Y

22. Pompă de circulație

23. Vas de expansiune închis

24. Supapă de sens

25. Intrarea și ieșirea apei de răcire

26. Manometru

27. Termostat de cameră

28. Termostat de cameră

29. Automatizare

Consultati manualul de instructiuni pentru mai multe informatii.
