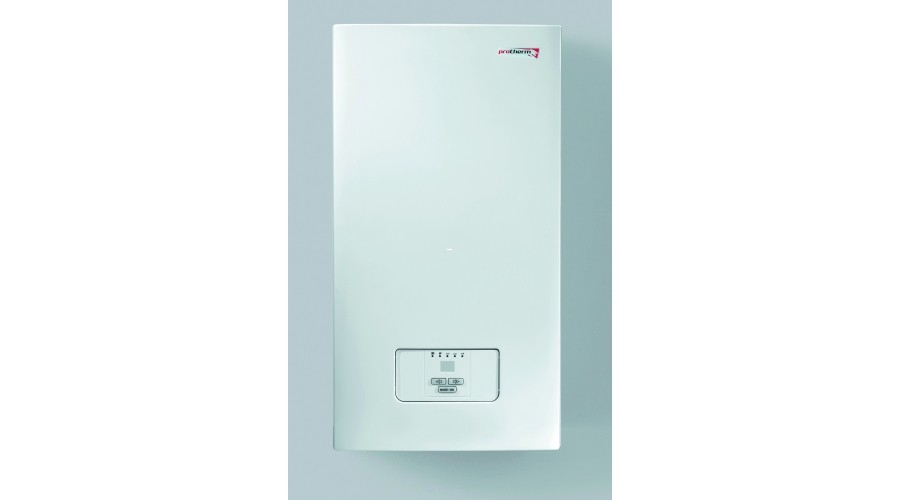

CENTRALA TERMICA ELECTRICA PROTHERM 9 kW, 230 V

CENTRALA TERMICA ELECTRICA PROTHERM RAY 9 kW

Votul tau:

-/10

Vot: 0/ 10 din 0 utilizatori

Cometarii: 0 utilizatori

Spune-ti parerea

Cod:

la comanda

Producator:

Protherm

Taguri:

Produs pe stoc

2750 lei

(tva inclus)

0248-510.112

Adauga in wishlist

Alerta pret

CENTRALA TERMICA ELECTRICA PROTHERM RAY 9 kW - CARACTERISTICI

PUTERE UTILA MAXIMA CENTRALA TERMICA ELECTRICA Protherm 9 kW : 9 kW;
TENSIUNE DE ALIMENTARE CENTRALA TERMICA ELECTRICA : 220 V;
RANDAMENT NOMINAL: 99 %;
PUTERE UTILA MINIMA: 3 kW;
PRESIUNE MAX INCALZIRE: 3 bar;
TEMPERATURA MAXIMA PE TUR: 85°C;
RACORD TUR/RETUR: G 3/4";
VAS DE EXPANSIUNE: 7 LITRI;
REGLARE TEMPERATURA INCALZIRE: 30/85;
PUTERE ELECTRICA CONSUMATA: 3 kW + 6 kW;
COMBUSTIBIL: electricitate;
GRAD PROTECTIE ELECTRICA: IP 40;
INALTIME CENTRALA TERMICA ELECTRICA: 740 mm;
LATIME CENTRALA TERMICA ELECTRICA: 410 mm;
ADANCIME CENTRALA TERMICA ELECTRICA: 310 mm;
GREUTATE CENTRALA TERMICA ELECTRICA: 34 kg.

CENTRALE TERMICE ELECTRICE PROTHERM RAY - DESCRIERE

Noua serie imbunatatita de centrale termice electrice Protherm Ray ofera o posibilitate moderna pentru realizarea incalzirii apartamentelor sau a caselor familiale. Ele ofera un confort ridicat prin nivelul de zgomot foarte redus, prin automatizarea completa si prin faptul ca practic nu necesita intretinere. La livrare, aceste centrale termice electrice Protherm Ray sunt deja echipate cu elementele de masura, protectie si control necesare unei functionari in deplina siguranta si parametrii optimi. Sunt echipate cu sistemul de control.

Avantajele utilizarii energiei electrice:

retea de alimentare cu energie electrica foarte vasta;
nu produce emisii de noxe, nu dauneaza mediului, deci poate fi utilizat chiar si in zone protejate din acest punct de vedere;
nu necesita aer de combustie;
nu necesita cos de fum pentru evacuarea gazelor de ardere;
reglajele sunt simple, iar reactia la acestea este rapida si eficienta;
confort ridicat in functionare.

Unitate electronica centrale termice electrice Protherm Ray :

asigura cuplarea graduala a puterii, astfel incat sa se evite suprasolicitarea reletei electrice;
asigura functionarea automata a pompei pentru a asigura utilizarea in mod eficient a intregii cantitati de caldura continuta de agentul termic;
pompa ramane in functiune inca 2 minute dupa oprirea centralei, pentru a utiliza energia acumulata in centrala termica electrica in sistemul de incalzire.

CENTRALE TERMICE ELECTRICE PROTHERM RAY - TABEL DATE TEHNICE

PARAMETRI TEHNICI CENTRALE TERMICE ELECTRICE PROTHERM RAY
Tensiune alimentare (6-28 kW)	V	3 x 230 V/400 V + N + PE, 50 Hz
Curent max (28 kW)	A	3 x 43 A
Putere centrale termice electrice**	kW	6, 9, 12, 14, 18, 21, 24, 28
Vas expansiune	l	7
Presiunea min de lucru	kPa	80
Presiunea max de lucru	kPa	300
Protectie electrica		IP 40
Racorduri (tur/retur)		G 3/4"
Racorduri (umplere/golire)		G 1/2"
Inaltime centrale termice electrice	mm	740
Latime centrale termice electrice	mm	410
Adancime centrale termice electrice	mm	310
Greutate (fara apa)	kg	34
Randament centrale termice electrice	%	99
Temp max agent termic	˚C	85
Presiune creata de pompa	kPa	50
Presiune lucru recomandata	bar	1 - 2

** Puterea utila se regleaza in functie de necesitatile clientului

Putere termica centrale termice electrice (kW)	Putere elemente incalzitoare	Curent max absorbit pe faza (A)	Curent nominal al elementului de protectie (A)	Sectiunea conductorului de alimentare din Cu (mmp)
6	2 x 3 kW	9,8 (28*)	10 (32*)	1,5 (6*)
9	3 kW + 6 kW	14 (39*)	16 (50*)	1,5 (10*)
12	2 x 6 kW	18,5	20	2,5
14	2 x 7 kW	23	25	2,5
18	3 x 6 kW	27,5	32	4
21	3 kW + 3 x 6 kW	32	40	4
24	4 x 6 kW	36,5	40	6
28	4 x 7 kW	43	50	10

* Este valabil in cazul conectarii la alimentarea monofazica

CENTRALA TERMICA ELECTRICA PROTHERM RAY 9 kW - COMPONENTE INCLUSE

pompa de circulatie cu aerisitor automat;
senzor de presiune centrala termica electrica;
supapa de siguranta;
racordul la vasul de expansiune inclus in centrala termica electrica
vas de expansiune de 7 litri

Centrala termica electrica Protherm Ray este echipata cu:

un schimbator de caldura cilindric, din otel, dotat cu elemente de incalzire electrice;
un panou electric de comanda, care permite selectarea si reglarea puterii centralei cu ajutorul a 3 butoane.

FAZE PENTRU MODULATIA PUTERII LA MODELELE DE CENTRALE TERMICE ELECTRICE PROTHERM RAY

Centrala electrica este dotata cu o functie pentru modulatie continua (comutarea progresiva a puterii), pentru a nu exista impulsuri la reteaua electrica atunci cand centrala va fi pornita.
Modulatia continua a puterii unei centrale termice electrice se obtine prin pornirea si oprirea progresiva a elementelor de incalzire si a componentelor acestora. Scopul acestui sistem este de a utiliza puterea centralei in mod eficient pentru atingerea temperaturii optime.
Puterea unei centrale termice electrice poate fi marita sau micsorata, pentru a corespunde nevoilor momentane (ca in tabelul de mai jos, unde sunt prezentate diferitele faze pentru modulatia puterii).

Putere centrala termica electrica	Elemente de incalzire (kW)	Nivel putere centrale termice electrice (kW)
6 kW	3 + 3	1	2	3	4	5	6
9 kW	6 + 3	1	2	3	4	5	6	7	8	9
12 kW	6 + 6	2	4	6	8	10	12
14 kW	7 + 7	2.3	4.7	7	9.3	11.7	14
18 kW	6 + 6 + 6	2	4	6	8	10	12	14	16	18
21 kW	7 + 7 + 7	2.3	4.7	7	9.3	11.7	14	16.3	18.7	21
24 kW	6 + 6 + 6 + 6	2	4	6	8	10	12	14	16	18	20	22	24
28 kW	7 + 7 + 7 + 7	2.3	4.7	7	9.3	11.7	14	16.3	18.7	21	23.3	25.7	28

CENTRALA TERMICA ELECTRICA PROTHERM RAY 9 kW - AVANTAJE

- Centrala termica electrica Protherm 9 kW este complet echipata pentru functionarea independenta intr-un sistem de incalzire;
- Centrala termica electrica Protherm 9 kW are un design modern si intretinere simpla;
- Centrala termica electrica Protherm 9 kWpermite conectarea graduala a puterii;
- Centrala termica electrica Protherm 9 kW are un nivel de zgomot mai redus;
- Centrala termica electrica Protherm 9 kW are posibilitatea conectarii la contoare cu tarifare diferentiata;
- Centrala termica electrica Protherm 9 kWpermite selectarea manuala a treptelor de putere.

ACCESORIU PENTRU CENTRALA TERMICA ELECTRICA PROTHERM RAY 9 KW - KIT DE INTERCONECTARE ACM.

Montare centrale termice electrice Protherm Ray la boiler

CENTRALE TERMICE ELECTRICE PROTHERM RAY - TABEL CONSUMURI ESTIMATIVE

Aria imobilului pentru incalzire (m2), la h=2.5 m	Model centrala electrica	Consum estimat (kw / luna) in conditii de iarna	Valoare factura lunara estimata pe perioada de iarna
55 mp	6 kW	836 kw	319 lei
85 mp	9 kW	1254 kw	478 lei
105 mp	12 kW	1628 kw	620 lei
125 mp	14 kW	1875 kw	708 lei
145 mp	16 kW	2175 kw	829 lei
165 mp	18 kW	2475 kw	939 lei
185 mp	20 kW	2672 kw	1018 lei
205 mp	24 kW	3178 kw	1210 lei
235 mp	28 kW	3719 kw	1410 lei
275 mp	32 kW	4257 kw	1619 lei
305 mp	36 kW	4809 kw	1820 lei
355 mp	40 kW	5122 kw	1948 lei

Tabelul de mai sus a fost creat in urma unor masuratori lunare efectuate timp de 2 ani in Romania (pentru locuinte cu izolatie buna).

CENTRALE TERMICE ELECTRICE PROTHERM RAY - SCHEMA ELECTRICA

Legenda:
1 - terminal pentru conectarea în cascadă;
2 - terminal pentru conectarea senzor NTC al unui boiler acm;
3 - releu;
4 - terminal senzor exterior;
5 - terminal termostat de cameră;
6 - placa electronică;
7 - senzor temperatură IC;
8 - senzor presiune IC;
9 - interfaţa;
10- contactor 2;
11- terminale auxiliare N;
12- rezistenţe;
13- blocare, conectarea unui termostat de pardoseală;
14- terminal alimentare energie electrică;
15- contactor 1;
16- pompa;
17- conector pentru o V3V;
18- senzor supratemperatură;
19- conexiunea HDO;

*produsele aduse pe comanda pot suferi modificari de pret!
